概述

GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压 380V，额定工作电流至 3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级等特点，可作为低压成套开关设备的更新换代产品使用。

GGD 型交流低压配电柜符合 IEC 439《低压成套开关设备和控制设备》，GB 7251《低压成套开关设备》等标准。

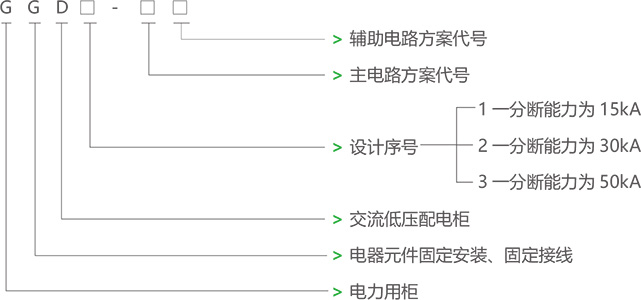

型号含义

使用环境条件

◆ 周围空气温度不高于 +40℃，不低于 -5℃，24h 内的平均温度不得高于 +35℃；

◆ 户内安装使用，使用地点的海拔高度不得超过 2000m;

◆ 周围空气相对湿度在最高温度为 +40℃时不超过 50％，应在较低温度时允许有较大的相对温度 ( 例如 +20℃时为 90％ ) 考虑到由于温度的变化可能会偶然产生凝露的影响；

◆ 设备安装时与垂直面的倾斜度不超过 5° ;

◆ 设备应安装在无剧烈震动和冲击的地方以及不足以使电器元件受到腐蚀的场所；

◆ 用户有特殊要求时可与制造厂协商解决。

电气性能

基本电气参数
