概述

HXGN(H) □ -12 环保气体绝缘环网柜是采用真空灭弧室灭弧，环保气体为主绝缘介质、少量固体绝缘支撑件、主回路无任何包封，正常运行时为零表压或微正压（气箱的气压≦ 0.02MPa）, 并且相对地及相间的绝缘能力满足零表压下空气绝缘要求的配电开关设备。

环保气体绝缘金属封闭开关设备是最常用的一种三相交流智能环保气体绝缘柜，并且广泛应用于各种成套开关设备中，随着国内人口集中化 , 电力市场必须配套，环保气体绝缘开关设备也随着市场的开发，需求量也将越来越大；市场潜力还有待开发。同时由于产品汇集了数据采集和控制、数据处理和存储、开关设备在线监测和高级分析等多功能于一体，对配电网进行在线智能化监控与管理，使配电网络运行于安全、可靠、优质、高效的最佳状态，实现对电力系统配电网络的远程监测、控制、管理，实现了电网优化、用电安全、电能管理、节能降耗的需求；系统同时可广泛应用于交通、工厂、医院、学校、建筑、住宅小区及商用写字楼等智能配电领域。

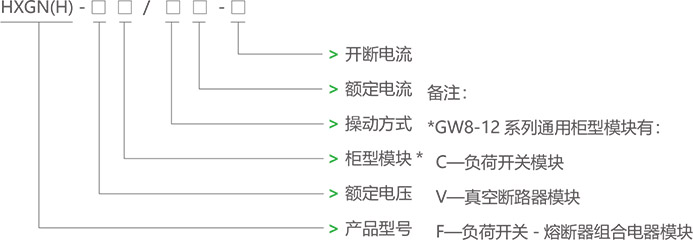

型号含义

执行标准

HXGN(H) □ -12 的设计和生产符合以下标准：

GB 3906-2006            3.6kV ～ 40.5kV 交流封闭金属开关设备和控制设备

GB/T 11022-2011        高压开关设备和控制设备标准的共用技术要求

GB 1984-2014            高压交流断路器

GB 1985-2015            高压交流隔离开关和接地开关

GB 3804-2004            3.6kV ～ 40.5kV 高压交流负荷开关

GB 16926-2009          交流高压负荷开关—熔断器组合电器

GB 311.1-2012           执行标准高压输变电设备的绝缘配合

IEC298                        额定电压 1kV 以上至 72.5kV( 含 ) 交流金属封闭开关设备和控制设备

正常使用环境条件

◆ 环境温度

最高温度：+40℃

最低温度：-25℃

24 小时平均温度：≤ 35℃

◆ 环境湿度

最大平均相对湿度：24 小时平均值≤ 95％，月平均值：≤ 90％

海拔高度：≤ 1500 米（常规型，标准充气压力下），＞ 1500 米需特殊说明

◆ 特殊条件

对于超出正常使用环境的特殊运行条件，可事先与我公司协商。
